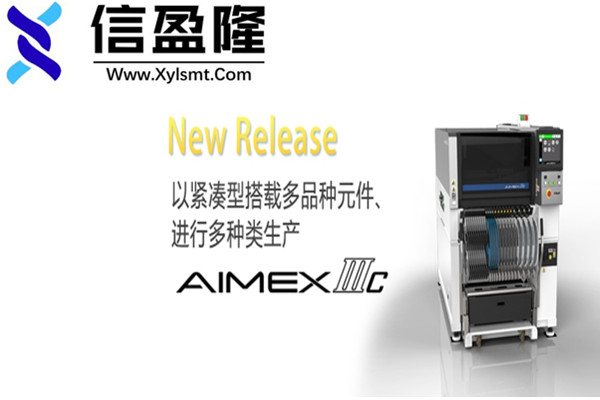

富士贴片机AIMEX IIIc扩展型

AIMEX  IIIc机器参数：



产能 (CPH)：
37,000（1机械手规格）
74,000（2机械手规格）
対象电路板尺寸(L × W)     48mm×48mm～508mm×400mm（単搬运轨道規格）
元件种类：MAX 130种类（以8mm料帯換算）
电路板加载时间：2.6sec
机器尺寸：L: 1280mm, W: 2346mm, H: 1556mm

对应工作头：
H24G
吸嘴数量：24
产能（cph）：37,000(生产优先模式、开发中)/35,000(标准模式)
対象元件尺寸（mm）：03015～5×5高度：最大2.0mm
贴装精度(以基准定位点为基准)：±0.025mm(标准模式)/±0.038mm(生产优先模式、开发中) (3σ) cpk≧1.00

H08M
吸嘴数量：8
产能（cph）：13,000
対象元件尺寸（mm）：0603～45×45高度：最大13.0mm
贴装精度(以基准定位点为基准)：±0.040mm （3σ）cpk≧1.00

H02F
吸嘴数量：2
产能（cph）：7,300
対象元件尺寸（mm）：1608～74×74（32×180）高度：最大25.4mm
贴装精度(以基准定位点为基准)：±0.025mm （3σ）cpk≧1.00

H01
吸嘴数量：1
产能（cph）：4,200
対象元件尺寸（mm）：1608～74×74（32×180）高度：最大25.4mm
贴装精度(以基准定位点为基准)：±0.030mm （3σ）cpk≧1.00

OF
吸嘴数量：1（或者机械爪1）
产能（cph）：3,000
対象元件尺寸（mm）：1608～74×74（32×180）高度：最大38.1mm
贴装精度(以基准定位点为基准)：±0.050mm（3σ）cpk≧1.00
*±0.038mm是在敝公司最佳条件下的矩形芯片元件实装（高精度调整）结果。

Dyna工作头(DX)：
吸嘴数量：12
产能（cph）：27,000元件有无确认功能ON: 26,000
対象元件尺寸（mm）：0402～对角线尺寸12.5mm以下，并且Y方向7.5mm以下高度：最大3.0mm
贴装精度(以基准定位点为基准)：±0.038（±0.050）mm （3σ）cpk≧1.00

吸嘴数量：4
产能（cph）：12,000
対象元件尺寸（mm）：1608～15×15高度：最大6.5mm
贴装精度(以基准定位点为基准)：±0.040mm（3σ）cpk≧1.00

吸嘴数量：1
产能（cph）：5,800
対象元件尺寸（mm）：1608～74×74（32×100）高度：最大25.4mm
贴装精度(以基准定位点为基准)：±0.030mm（3σ）cpk≧1.00

富士贴片机AIMEX  IIIc产品特点：

1、便于导入的紧凑型设计
AIMEXIIIc是一台宽度为1280mm、纵深长度为2346mm的紧凑型贴片机。
不仅便于新导入机器，也实现了高度的单位面积生产率。

2、Dyna工作头和丰富的搭载料槽数
同行业顶级水准的最大130个元件的搭载种数，能够灵活对应元件种类和数量的变化。通过使用Dyna工作头(DX)，一台机器就能对应从0402到74×74mm的元件。
* 根据2015年10月本公司的调查数据。

3、谁都可以方便使用的机上编辑功能
AIMEXIIIc采用12英寸触摸屏来提高操作性。
因为可以在机器上编辑生产程序，所以可以快速对应新产品的投产和对错误的处理。
